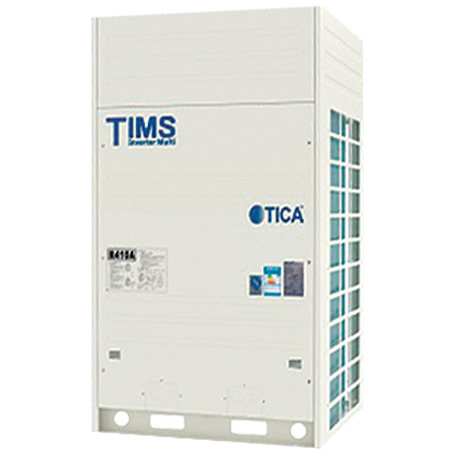

Модульний зовнішній блок TIMS120AXA (TIMS120DXT) 33,5 | 37,5 кВт
Продуктивність пристрою складає 12 к.с.: під час роботи на холод воно видає 33,5 кВт, на тепло – 37,5 кВт. Відношення потужності охолодження до споживаної потужності (Energy Efficiency Ratio, EER) становить 3,85, а коефіцієнт перетворення теплоти (Coefficient of performance, COP) – 4,52. Прилад споживає 8,7 кВт у режимі охолодження та 8,3 кВт у режимі обігріву. Номінальний струм дорівнює 16,4 та 16,7 А. Джерело живлення – 380 В 50 Гц.
В індивідуальний зовнішній блок TIMS120AXA (TIMS120DXT) завантажується 10 кг фреону. У VRF-системі він “прокачується” одним спіральним компресором. Ефективність теплообміну підвищується завдяки використанню трилопатевого осьового вентилятора. Витрата повітря становить 12 тис. куб.м/год, рівень шуму – 45-57 дБ(А) залежно від швидкості обертання кулера.
Можливе підключення до 19 внутрішніх блоків. Зовнішній діаметр рідинного трубопроводу – 12,70 мм, газової труби – 25,4 мм.
Технічні характеристики:
|
Джерело живлення |
380-415 В 50 Гц |
|
|
Продуктивність |
охолодження |
33,5 |
|
обігрів |
37,5 |
|
|
EER |
3,9 |
|
|
COP |
4,5 |
|
|
споживана потужність |
охолодження |
8,7 |
|
обігрів |
8,3 |
|
|
Номінальний струм |
охолодження |
16,4 |
|
обігрів |
16,7 |
|
|
Холодоагент |
тип |
R410A |
|
обсяг завантаження |
10 |
|
|
Компресор |
марка |
Mitsubishi Electric |
|
тип |
Спіральний |
|
|
кількість |
1 |
|
|
Вентилятор |
кількість |
1 |
|
тип приводу |
Постійного струму |
|
|
Витрата повітря |
12000 |
|
|
Рівень шуму |
45-57 |
|
|
Габарити пристрою |
ширина |
930 |
|
глибина |
860 |
|
|
висота |
1710 |
|
|
Габарити упаковки |
довжина |
1020 |
|
ширина |
950 |
|
|
висота |
1950 |
|
|
Вага |
нетто |
225 |
|
брутто |
240 |
|
|
Максимальна кількість внутрішніх блоків, що підключаються. |
19 |
|
|
З’єднувальний трубопровід |
діаметр рідинного трубопроводу |
12,7 |
|
діаметр газової труби |
25,4 |
|
|
Максимальна еквівалентна довжина сполучної труби |
1000 |
|
|
Робочі температури |
охолодження |
-5…+56 |
|
обігрів |
-30 … +26 |
